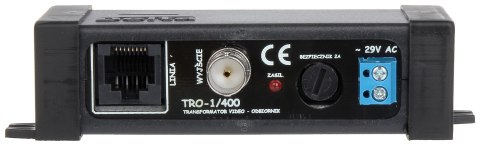

TRANSFORMATOR WIDEO TRO-1/400

TRANSFORMATOR WIDEO TRO-1/400

Opis

TRO-1/400 nie jest urządzeniem autonomicznym. Musi współpracować z TRN-1/400.

TRO-1/400 przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP).

W nadajniku i odbiorniku następuje dopasowanie impedancji kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego co zapewnia przesył wizji do 400m. Odbiornik TRO-1/400 wpuszcza do skrętki komputerowej napięcie stałe niestabilizowane (maksymalnie do 40V DC), które w nadajniku TRN-1/400 jest stabilizowane do wartości 12V DC pozwalając na zasilanie kamer z termostatem.

Specyfikacja

• Napięcie wejściowe: max. 29 V AC / 1 A
• Rodzaj urządzenia: Aktywne / Odbiornik
• Liczba kanałów:
• 1 Wideo
• 1 DC
• Napięcie we/wy 75Ω (CVBS): 1 Vpp
• Zasięg wideo: max. 400 m UTP kat. 5e
• Napięcie wyjściowe: max. 40 V DC / 1 A
• Zakres pasma wideo: 0  ... 50 MHz
• Wybrane cechy: Bezpiecznik zwłoczny 5x20, 2 A / 250 V
• Impedancja złącza symetrycznego: 100 Ω
• Typ złącz:
• BNC Gniazdo Wideo
• Zaciski kablowe DC
• Typ złącza symetrycznego: RJ-45 (8-pin, 4 pary) Gniazdo
• Zasięg zasilania:
• Zasilanie 24 V
• 1080 m @ 250 mA
  • 260 m @ 750 mA
  • Zasilanie 29 V
  • 1600 m @ 250 mA
  • 500 m @ 750 mA
  • Waga: 0.100 kg
  • Wymiary: 117  x 64  x 30 mm
  • Producent / Marka: DELTA
