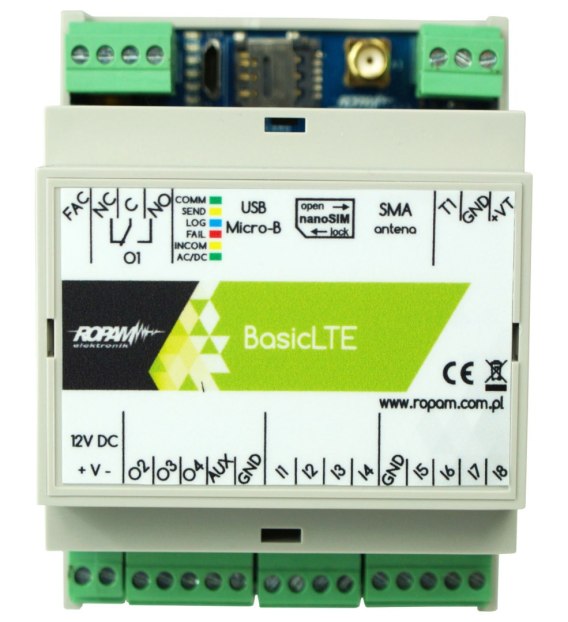

• BasicLTE-D4M - moduł powiadomienia i sterowania LTE

Symbol: 4369/D
Obudowa DIN
666,66 zł
SZT Do przechowalni
Wysyłka w ciągu 2-4 dni roboczych
Cena przesyłki 0,00 zł
Odbiór osobisty 0,00 zł
Paczkomaty InPost - Darmowa 0,00 zł
Kurier InPost - Darmowa 0,00 zł
Paczkomaty InPost 16,00 zł
Kurier InPost 17,00 zł
Kurier InPost (Pobranie) 22,00 zł
Dostępność Mało
Waga 0.15 kg

Zamówienie telefoniczne: 514404667

Zostaw telefon

BasicLTE-D4M - moduł powiadomienia i sterowania LTE

✨Nowoczesny moduł powiadomień i sterowania LTE z funkcjami centrali alarmowej. Wbudowany modem LTE umożliwia transmisję danych w technologii 2G i 4G. Dzięki modułowej konstrukcji system może być rozbudowany o wyświetlacz LCD-HDMI-D4M oraz odbiornik radiowy EXP-RF, który pozwala na sterowanie modułem za pomocą pilotów TR-4. Moduł może pracować autonomicznie lub jako rozbudowa innych systemów.✨

✨Funkcjonalność modułu

Moduły z serii BasicLTE ze względu na swoją budowę i funkcje są dedykowane do integracji z innymi urządzeniami np. wizualizacja i sterowanie centrali alarmowej z wykorzystaniem wyjścia / wejścia. Efektem tego jest intuicyjne sterowanie czuwaniem poprzez piktogramy ‘uzbrój’, ‘rozbrój’, a także rozbudowa i modernizacja central (DSC, Paradox, Satel itd.) o sterownie poprzez GPRS/SMS/DTMF, kontrolery PLC, przekaźniki, sterowniki poprzez wejścia i wyjścia binarne. Do sterowania i kontroli służy aplikacja: RopamBasic.

Dużą zaletą modułu jest jego wbudowany LogicProcessor, który umożliwia wykonywanie funkcji logicznych, czasowo-logicznych oraz arytmetyki, co pozwala na obsługę inteligentnej automatyki domowej i systemu alarmowego. LogicProcessor zapewnia użytkownikowi 10 niezależnych warunków logicznych (bloki If...Then...Else), jak również 10 przekaźników czasowych do realizacji funkcji czasowo-logicznych. Ponadto, LogicProcessor oferuje 4 timery z kalendarzem do sterowania i automatyki. Wszystkie te funkcje w połączeniu z wbudowanym modułem GSM/LTE, dzięki któremu możliwe jest zdalne sterowaniepowiadamianie, oraz funkcją keyGSM umożliwiającą sterowanie wyjściami za pomocą identyfikacji numeru telefonu sprawiają, że urządzenie posiada bardzo szerokie zastosowanie.

Zastosowania:

  • system automatyki domowej
  • systemy kontroli i sterowania poprzez sieć LTE
  • programowane funkcje przekaźników czasowych
  • powiadomienie dla jednostek Ochotniczej Straży Pożarnej OSP ze sterowaniem syreną
  • systemy kontroli dostępu
  • systemy kontroli i nadzoru temperatury
  • elektroniczne systemy sygnalizacji włamania i napadu
  • systemy kontroli i nadzoru nad przesyłowymi sieciami energetycznymi
  • systemy kontroli i nadzoru wartości analogowej z czujników z wyjściem 0-10V/4-0mA
  • transmisja i sterowanie procesami technicznymi np. przepompownie, fermy hodowlane

✨Oprogramowanie

Program do konfiguracji BasicLTE Manager

Aktualizacja i konfiguracja systemu odbywa się za pomocą dedykowanego oprogramowania BasicLTE Manager. Przeznaczony jest do pracy na komputerach klasy PC z systemem operacyjnym WINDOWS 10 / 11. Komunikacja pomiędzy oprogramowaniem a urządzeniami odbywa się poprzez:

  • USB z wykorzystaniem kabli komunikacyjnych USB-USBmicro
  • GPRS (zdalnie z wykorzystanie serwera RopamBridge)

Uwaga, najnowsza wersja programu dostępna jest na stronie producenta.

✨Aplikacja mobilna RopamBasic

Darmowa aplikacja RopamBasic służy do obsługi systemu BasicLTE. Połączenie jest realizowane poprzez LTE/GPRS oraz RopamBridge. Posiada możliwość dowolnego umieszczenia piktorgramów, wg. wymagań aplikacji lub użytkownika.

Po podłączeniu z modułem można wykonywać następujące operacje:

  • podgląd stanu urządzenia i stanów wyjść
  • sterowanie wyjściami
  • uzbrajanie i rozbrajanie
  • podgląd aktualnych awarii w systemie
  • podgląd zdarzeń systemowych

Wymagania: karta SIM obsługująca połączenia głosowe, SMS i internet w sieci 2G lub 4G.Telefon lub tablet z systemem Android lub iOS.

Specyfikacja

⭐️Napięcie zasilania: U = 10.5V ~ 14.5V / DC (min/max @ 1,5A min.)

⭐️Sygnalizacja awarii zasilania DC: U<11V</p>

⭐️Obciążalność wyjścia O1: In = 1.0A @30V DC / 50V AC

⭐️Obciążalność wyjścia AUX: In = 1.0A (ciągła) Ipeak = 1.3A (chwilowe)

⭐️Zabezpieczenie przeciwzwarciowe i termiczne wyjścia AUX: Ilim = 1.0A ~ 1.7A, Tj, Tc = 125 °C

(stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia)

⭐️Obciążalność wyjść O2-O4: 700mA @ 30Vdc max. (brak zabezpieczenia przeciwzwarciowego)

⭐️Pobór prądu przez układy modułu (bez wyjść):40mA / 50mA / 300mA min / śr. / max

⭐️Modem LTE:

  • Quectel EG915U-EU
  • Obsługa sieci 4G i 2G, (LTE-FDD: B1/B3/B5/B7/B8/B20/B28)
  • Częstotliwość GSM pracy modemu: 850 / 900 / 1800 / 1900 MHz

⭐️Typ transmisji danych: SMS, VOICE, GPRS, E-MAIL (protokól SMTP)

⭐️Sygnał audio AUDIO IN, AUDIO OUT (złącze VSR): 2Vrms.

⭐️Wejścia binarne (programowane):

  • NO, NC, hi-Z / ~200Ω, ~320Ω / hi-Z,
  • impedancja linii dla danego typu: brak naruszenia / naruszenie

⭐️Wejścia analogowe (programowane) I7, I8:

  • Uin = 0-10V / DC (max.) (impedancja Z = 270KΏ , rozdzielczość 10mV, dokładność 1% całego zakresu)
  • Iin = 4-20mA (max.) rozdzielczość 0,02mA dokładność 1% dla całego zakresu

⭐️Warunki pracy:

  • Klasa środowiskowa: II
  • t:-10°C ~ 55°C
  • RH: 20% ~ 90% (bez kondensacji)

⭐️Złącza:AWG: 24-12 wysuwane

⭐️Waga:

  • BasicLTE: 65g
  • BasicLTE-D4M: 115g

⭐️Wymiary (szer./wys./dł.):

  • BasicLTE: 68x87x32 [-/+1mm]
  • BasicLTE-D4M:70x90x57 [-/+1mm] obudowa DIN 4M
