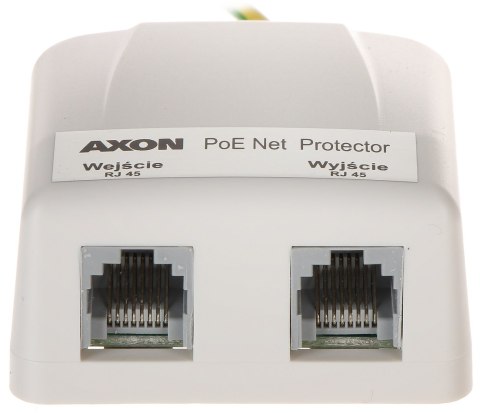

OGRANICZNIK PRZEPIĘĆ AXON-POE ETHERNET

Opis

Ogranicznik przeznaczony do ochrony urządzeń dołączonych do sieci Ethernet 10/100 Mb/s z uwzględnieniem urządzeń zasilanych po PoE.

Urządzenie zawiera w sobie 2 tory - tor przesyłania danych (linie 1-2, 3-6) oraz tor zasilania (linie 4-5, 7-8). Oba tory zabezpieczone są elementami przeciwprzepięciowymi, które odprowadzają ładunek do ziemi, a także chronią linie pomiędzy sobą w obrębie pary przewodów. W celu zwiększenia obciążalności toru zasilania linia 4 jest zwarta z 5, a linia 7 z 8.

Warunkiem poprawnej pracy AXON-POE jest podłączenie go do sprawnego uziemienia lub przewodu ochronnego PE.

Specyfikacja

Tor sygnałowy - linie 1, 2, 3, 6:

• Napięcie znamionowe: 5 V
• Napięcie maksymalne: 6 V
• Poziom ochrony układu przeciwprzepięciowego (linia-linia): 40 V
• Napięcie ochrony linia-uziemienie: 600 V
• Nominalny prąd wyładowczy (linia-linia): 100 A (8/20µs)
• Nominalny prąd wyładowczy (linia-uziemienie): 100 A (8/20µs)
• Maksymalny prąd wyładowczy (linia-linia): 135 A (8/20µs)
• Maksymalny prąd wyładowczy (linia-uziemienie): 135 A (8/20µs)
• Pojemność: < 30 pF

Tor zasilania - linie 4, 5 i 7, 8:

• Znamionowe napięcie zasilania: 0  ... 50 V
• Maksymalne napięcie zasilania: 56 V
• Prąd nominalny zasilania: 400 mA
• Poziom ochrony układu przeciwprzepięciowego zasilania (linia-linia): 125 V
• Napięcie ochrony linia-uziemienie: 1 kV
• Nominalny prąd wyładowczy zasilania (linia-linia): 80 A (8/20µs)
• Nominalny prąd wyładowczy zasilania (linia-uziemienie): 1 kA (8/20µs)
• Maksymalny prąd wyładowczy zasilania (linia-uziemienie): 2.5 kA (8/20µs)
• Typy gniazd: RJ45 (8P8C)
• Wymiary: 67  x 61  x 30 mm
• Waga: 0.06 kg
