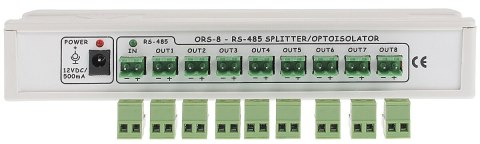

Opis

ORS-8 umożliwia wzmocnienie sygnału RS-485 z pojedynczego nadajnika (np. rejestrator, pulpit sterowniczy, komputer PC) i rozdzielenie go na 8 niezależnych magistral RS-485 podłączanych do odbiorników (kamer CCTV). Urządzenie zapewnia izolację optyczną osobno pomiędzy każdą z magistral wyjściowych oraz pomiędzy magistralami wyjściowymi a wejściem sygnału RS-485. Przeznaczeniem ORS-8 jest zabezpieczenie instalacji CCTV przed uszkodzeniem wynikającym z przepięć na poszczególnych urządzeniach podłączonych do magistrali RS-485 (np. przepięcia będące wynikiem wyładowań atmosferycznych).

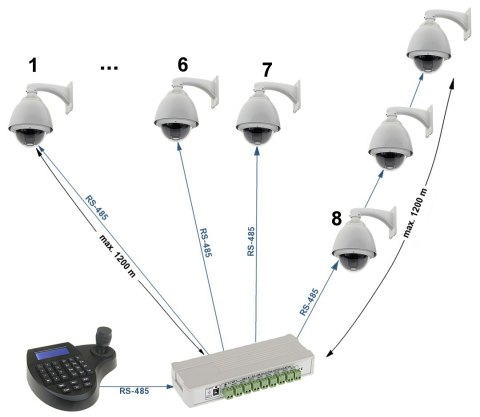

Urządzenie umożliwia również rozdzielenie pojedynczej magistrali RS-485 na 8 kanałów i dzięki temu pozwala na zastosowanie topologii gwiazdy. Dzięki temu każda z kamer może być podłączona oddzielnym przewodem RS-485 o długości do 1200m, ułatwiając w ten sposób planowanie fizycznej realizacji okablowania w instalacji CCTV i zwiększając maksymalne odległości przesyłu sygnału RS-485.

Specyfikacja

• Wejście: RS-485
• Liczba wejść: 1 szt.
• Wyjście: RS-485
• Liczba wyjść: 8 szt.
• Zasięg transmisji: 1200 m / Wejście
• 1200 m / Wyjście
• Optoizolacja: 1000 V RS-485
• Komunikacja: Simplex
• Prędkość transmisji: 2400  ... 115200 bit/s
• Wybrane funkcje:
• izolacja optyczna pomiędzy każdym z wyjść RS-485
• izolacja optyczna pomiędzy wyjściami i wejściem RS-485
• zwiększenie maksymalnej długości sieci RS-485
• umożliwienie zastosowania topologii gwiazdy w miejscu standardowej topologii magistrali
• zabezpieczenie przed wyładowaniami atmosferycznymi i różnicami potencjałów pomiędzy urządzeniami
• Zasilanie: 12 V DC / 0.5 A (brak zasilacza w zestawie)
• Waga: 0.28 kg
• Wymiary: 213  x 36  x 93 mm
• Producent / Marka: DELTA
