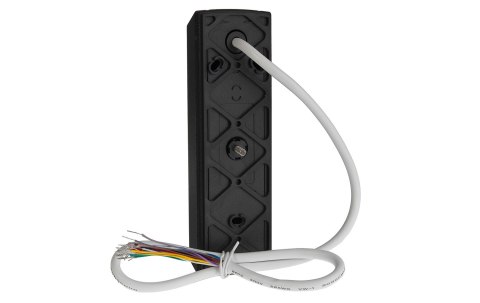

Zewnętrzny czytnik zbliżeniowy z klawiaturą MCT12E-IO

Zewnętrzny czytnik zbliżeniowy z klawiaturą MCT12E-IO

Opis

MCT12E-IO to terminal identyfikacji przeznaczony do wykorzystania w systemie RACS 5. Urządzenie umożliwia rozpoznawanie użytkowników za pośrednictwem kodów PIN i/lub kart zbliżeniowych standardu EM125kHz (UNIQUE). Terminal MCT12E posiada interfejs RS485 za pośrednictwem, którego są podłączane do magistrali komunikacyjnej kontrolera MC16. Urządzenie może być instalowane na zewnątrz budynków bez konieczności stosowania dodatkowych zabezpieczeń. Terminal MCT12EIO został wyposażony w trzy wejścia NO/NC, dwa wyjścia tranzystorowe, jedno wyjście przekaźnikowe oraz posiada praktyczną 12 przyciskową klawiaturę numeryczną i dwa przyciski funkcyjne oraz umożliwia obsługę dodatkowego czytnika serii PRT. Dzięki niej możliwe jest łatwe i szybkie otwarcie drzwi, poprzez wpisanie odpowiedniego kodu PIN.

Zasilanie

Terminal wymaga zasilania z napięcia stałego w zakresie 11-15V. Napięcie to może być doprowadzone z ekspandera MCX2D/MCX4D zestawu MC16-PAC-KIT, kontrolera dostępu MC16 lub z osobnego zasilacza. Przekroje przewodów zasilania należy tak dobrać, aby napięcie zasilania przy urządzeniu nie różniło się więcej niż o 1V względem napięcia na wyjściu zasilacza. Dobór właściwych przekrojów przewodów jest szczególnie krytyczny w sytuacji, gdy urządzenie jest zasilane ze źródła znajdującego się w znacznej odległości. W takim przypadku należy rozważyć użycie dodatkowego zasilacza umieszczonego blisko urządzenia. Minus takiego dodatkowego zasilacza należy połączyć z minusem kontrolera (GND) przy pomocy przewodu o dowolnie małym przekroju.

Magistrala RS485

Komunikację terminala z kontrolerem dostępu MC16 zapewnia magistrala RS485, do której można w sumie podłączyć do 16 urządzeń systemu RACS 5, każde o indywidualnym adresie w zakresie 100-115. Magistralę tą można kształtować w sposób swobodny stosując topologie gwiazdy i drzewa a także ich kombinacje. Nie dopuszcza się jednak stosowania topologii pętli. Nie jest wymagane stosowanie rezystorów terminujących na końcach linii transmisyjnych magistrali komunikacyjnej RS485. W większości przypadków komunikacja działa bezproblemowo dla wszystkich rodzajów kablam niemniej preferowana jest nieekranowana skrętka komputerowa. Zastosowanie kabli w ekranie należy ograniczyć do instalacji narażonych na silne zakłócenia elektromagnetyczne. Standard transmisji RS485 stosowany w systemie RACS 5 gwarantuje poprawną komunikację na odległości do 1200 metrów i charakteryzuje się wysoką odpornością na zakłócenia.

Czujnik antysabotażowy

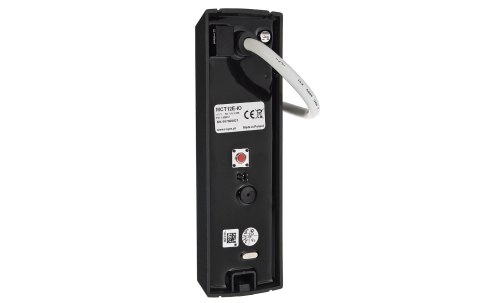

Wbudowany czujnik antysabotażowy (Tamper) umożliwia detekcję otwarcia obudowy terminala jak też oderwania jej od podłoża. Czujnik jest na stałe podłączony do linii wejściowej terminala. Nie wymaga on konfiguracji niskopoziomowej ani dodatkowych czynności instalacyjnych ale istotne jest by zamontować panel przedni terminala tak by czujnik antysabotażowy był dociśnięty do podstawy terminala. Czujnik wymaga konfiguracji wysokopoziomowej polegającej na przypisaniu funkcji [133] Tamper – klucz stały na poziomie Płyty głównej kontrolera w drzewku nawigacyjnym programu VISO.

Czytnik Unique

Nowoczesny czytnik MCT12E zostały zaprojektowany do współpracy z transponderami standardu EM 125 KHz kompatybilnymi z układami EM 4100/4102. Karty EM125kHz są powszechnie stosowane w obiektach biurowych. W przypadku potrzeby zapewnienie wyższego poziomu bezpieczeństwa zalecane jest zastosowanie czytników na karty MIFARE np. MCT12M.

Sposób działania

Terminal po podłączeniu do kontrolera dostępu MC16 może być wykorzystywany do realizacji funkcji kontroli dostępu i rejestracji czasu pracy (RCP). Terminal może również współpracować z kontrolerem MC16 z wykorzystaniem ekspanderów MCX2D/MCX4D jak w zestawach typu M16-PAC-KIT. Różne scenariusze współpracy z kontrolerem MC16 przedstawiono w nocie aplikacyjnej AN002.

Specyfikacja

Napięcie zasilania: Nominalne 12VDC, dopuszczalne 10-15VDC

Pobór prądu (średni): ok. 50 mA

Wejścia: Trzy wejścia parametryczne (IN1..IN3) elektrycznie połączone wewnętrznie z +12V przez rezystor 5,6 kΩ. Dla linii typu NO i NC próg wyzwolenia na poziomie ok. 3,5V

Wyjścia przekaźnikowe: Jedno wyjście przekaźnikowe (REL1) z jednym stykiem NO/NC, obciążalność 30V/1,5A DC/AC

Wyjścia tranzystorowe:

• Dwa wyjścia tranzystorowe (IO1, IO2) typu otwarty kolektor, obciążalność 15V/1A DC

Ochrona antysabotażowa (TAMPER): Izolowane styki 50mA/24V, zwarte gdy obudowa zamknięta

Karty: EM 125 kHz UNIQUE, zgodne z EM4100/4102

Zasięg odczytu: Do 7 cm

Odległości: Do 1200 m długości magistrali RS485 pomiędzy kontrolerem a czytnikiem

Klasa szczelności: IP65

Temperatura pracy: -25°C ~ +60°C

Wilgotność: 10% ~ 95%

Waga: ok. 150g

Wymiary (szer./wys./dł.):

• Standardowa podstawka: 46x152.5x23
• Grubsza podstawka: 46x152.5x35mm
